Circuito probador de bobinas y bujías.

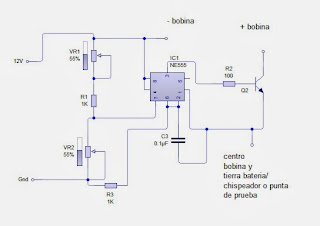

Hola siempre he visto como prueban las bujías y las bobinas de autos,motos, etc.. Casi siempre con grandes máquinas de los mismos fabricantes para mostrar el grado de chispa que tiene su bobina o Bujía de vehiculos, sean normales o deportivos de carrera. Es interesante ver como se nota gran diferencia entre una marca y otra de bujías o bobinas, sabemos que una bujía no da potencia al motor pero si le quita poder si esta esta en mal estado o su chispa no es la adecuada, entonces si encontramos una de mejor chispa ,será la que mas rendimiento nos dé. He realizado un circuito muy sencillo que da perfectamente para comprobar el estado y chispas de las bujías y bobinas. Acá les dejo el circuito. Es alimentado por una batería o fuente de 12 volts, luego esta descrito, cual va al negativo bobina, positivo de bobina y el puntero de prueba que es solo un cable o lo que gustes. Los potenciometros se pueden eliminar colocando resistencias de 10K en cada lugar . El 555 tiende a calentar algo por lo que le he colocado un pequeño disipador de aluminio... Usar en lo posible resistencias de 1/2 watt o 1 watt. El segundo transistor es de potencia yo use un 3055 o similar. Juan José Molina

2 comentarios:

  1. hola tu circuito no funciona por que en lugar de un de un simple transitor de canal n va un fet de canal n ademas de faltarles algunos componentes pero el diseño esta bastante bien, ya lo estaba por armar y decide probar primero, pero claro esta que se necesita un fet de alta potencia para poder probar sino se quema el 555 ademas de no funcionar con transistor normal, ademas se puede proteger el fet con diodo un in4008, te mando un abrazoo!!

    ResponderEliminar
  2. Hola, yo lo tengo funcionando pero si cada tanto se quema el 555 podrías pasarme tu esquema a juanjomf97@gmail.com, ya que yo no estudie electronica mis proyectos son simplemente de tratar de hacer cosas que veo en la web pero no para vender te lo agradezco porque lo uso mucho..saludos

    ResponderEliminar
